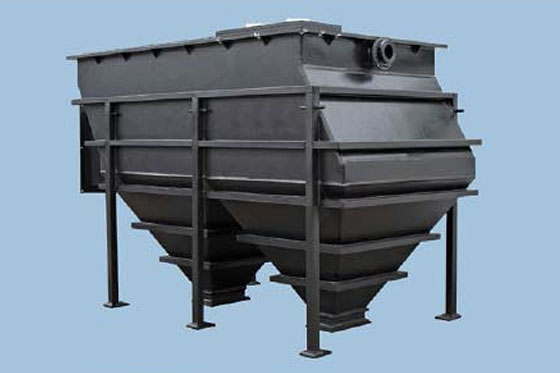

حوضچه‌ تهنشینی لاملا (Lamella)

مقدمه: انقلابی در طراحی حوضچه‌های تهنشینی

حوضچه‌های تهنشینی لاملا (Lamella Settlers) نمایانگر تحولی چشمگیر در فناوری جداسازی ذرات معلق هستند. این سیستم‌های فشرده با استفاده هوشمندانه از صفحات شیبدار، مساحت موثر تهنشینی را به میزان قابل توجهی افزایش می‌دهند. امروزه در بیش از 45% پروژه‌های تصفیه فاضلاب صنعتی که با محدودیت فضا مواجه هستند، از این فناوری استفاده می‌شود.

اصول عملکرد و مکانیسم جداسازی

تئوری پایه طراحی لاملا

سیستم لاملا بر سه اصل فیزیکی استوار است:

1. کاهش مسافت تهنشینی از طریق صفحات شیبدار

2. افزایش مساحت موثر تهنشینی در واحد حجم

3. جداکنندگی هوشمند فازهای سبک و سنگین

معادله اساسی طراحی

راندمان جداسازی در سیستم لاملا از رابطه زیر محاسبه می‌شود:

η = (Aₑ × Vₛ) / Q

که در آن:

• η: راندمان جداسازی

• Aₑ: مساحت موثر صفحات (m²)

• Vₛ: سرعت تهنشینی ذرات (m/s)

• Q: دبی جریان (m³/s)

اجزای کلیدی سیستم لاملا

1. صفحات شیبدار (Lamella Plates)

• جنس: معمولاً پلی پروپیلن یا استیل ضدزنگ

• زاویه نصب: 55-60 درجه نسبت به افق

• فاصله بین صفحات: 50-100 میلی‌متر

2. محفظه توزیع جریان

• سیستم بافل هوشمند

• توزیع یکنواخت هیدرولیکی

3. سیستم جمع‌آوری لجن

• مخزن لجن زیرین

• سیستم تخلیه خودکار

4. محفظه خروجی

• سرریزهای کنترل‌شده

• صفحات موج‌گیر

مزایای منحصر به فرد حوضچه‌های لاملا

✔ صرفه‌جویی 70-80% در فضای مورد نیاز نسبت به حوضچه‌های معمولی
✔ راندمان جداسازی تا 95% برای ذرات بزرگتر از 20 میکرون
✔ انعطاف‌پذیری طراحی برای کاربردهای مختلف
✔ هزینه عملیاتی پایین به دلیل مصرف انرژی کم
✔ نصب و راه‌اندازی سریع (حدود 40% سریع‌تر از سیستم‌های سنتی)

پارامترهای حیاتی در طراحی

1. مشخصات فاضلاب ورودی

• غلظت ذرات معلق (TSS): 100-10,000 mg/L

• اندازه ذرات: 10-200 میکرون

• دامنه دبی: 5-500 m³/h

2. مشخصات فنی صفحات

• مساحت موثر هر مترمربع: 8-12 m²/m²

• سرعت جریان بین صفحات: 0.5-2 m/h

• زمان ماند: 15-45 دقیقه

3. محاسبات هیدرولیکی

• عدد رینولدز بین صفحات: <500

• عدد فرود: 10^-5 تا 10^-4

• افت فشار سیستم: 50-200 Pa

کاربردهای صنعتی و شهری

1. صنایع معدنی و فرآوری مواد

   • جداسازی ذرات سنگین

   • بازیابی مواد با ارزش

2. صنایع شیمیایی و پتروشیمی

   • تصفیه پساب‌های روغنی

   • جداسازی کاتالیست‌ها

3. صنایع غذایی و نوشیدنی

   • بازیابی پروتئین

   • تصفیه پساب کارخانه‌های لبنی

4. تصفیه خانه‌های شهری

   • پیش‌تصفیه فاضلاب

   • مرحله سوم تصفیه

5. صنایع کاغذ و خمیرکاغذ

   • بازیابی الیاف

   • کاهش بار آلی

مقایسه با سایر سیستم‌های تهنشینی

چالش‌ها و راهکارهای عملیاتی

1. گرفتگی صفحات

راهکارها:

• شستشوی دوره‌ای با آب فشارقوی

• استفاده از مواد ضدچسبندگی

• طراحی مناسب فاصله صفحات

2. تشکیل بیوفیلم

راهکارها:

• سیستم شستشوی خودکار

• استفاده از مواد آنتی باکتریال

• کنترل دوره‌ای

3. تغییرات دبی

راهکارها:

• طراحی ماژولار

• سیستم کنترل جریان

• بانک‌های ذخیره

نوآوری‌های اخیر در فناوری لاملا

1. صفحات خودتمیزشونده با پوشش نانویی

2. سیستم‌های هوشمند پایش آنلاین

3. طراحی‌های هیبریدی (ترکیب با فیلتراسیون)

4. مواد کامپوزیتی سبک‌وزن

5. سیستم‌های جمع‌آوری لجن پیوسته

مطالعه موردی: کاربرد در صنعت فولاد

در یک کارخانه فولادسازی با تولید 500 مترمکعب پساب در ساعت، نصب سیستم لاملا منجر به:

📈 کاهش 85% فضای مورد نیاز برای تهنشینی
📉 کاهش 60% مصرف مواد منعقدکننده
💰 بازگشت سرمایه 2.5 ساله
🌱 کاهش 75% لجن تولیدی

راهنمای انتخاب و طراحی

1. گام‌های طراحی اولیه

1. آنالیز کامل فاضلاب

2. تعیین مشخصات ذرات

3. محاسبه مساحت مورد نیاز

4. انتخاب جنس صفحات

5. طراحی سیستم جمع‌آوری لجن

2. نکات کلیدی در انتخاب

• برای فاضلاب‌های با TSS بالا (>5,000 mg/L) از فاصله صفحات بیشتر استفاده شود

• در مواردی که احتمال گرفتگی وجود دارد، صفحات با زاویه بیشتر انتخاب شوند

• برای فاضلاب‌های چرب، از مواد آبگریز استفاده شود

آینده فناوری لاملا

1. ادغام با سیستم‌های هوش مصنوعی برای کنترل بهینه

2. توسعه مواد نانوساختار با خواص ضد رسوب

3. طراحی‌های فشرده‌تر با راندمان بالاتر

4. سیستم‌های انرژی صفر با بازیابی انرژی جنبشی

نتیجه‌گیری

حوضچه‌های تهنشینی لاملا با ترکیب هوشمندانه اصول فیزیکی و مهندسی، راه‌حلی کارآمد و فشرده برای چالش‌های جداسازی ذرات ارائه می‌دهند. این سیستم‌ها با راندمان استثنایی، فضای کم مورد نیاز و انعطاف‌پذیری بالا، به ویژه برای صنایع با محدودیت فضا و پروژه‌های نیازمند کیفیت خروجی بالا ایده‌آل هستند.

با پیشرفت‌های اخیر در مواد و فناوری‌های کنترل، کارایی این سیستم‌ها روزبه‌روز در حال بهبود است. انتخاب آگاهانه و طراحی بهینه سیستم لاملا می‌تواند هزینه‌های سرمایه‌گذاری و عملیاتی پروژه‌های تصفیه را به طور چشمگیری کاهش دهد.
