راکتور CSTR (Continuous Stirred Tank Reactor)

مقدمه: شناخت راکتور CSTR

راکتور Continuous Stirred Tank Reactor) CSTR) به عنوان ساده‌ترین و پایه‌ای‌ترین نوع راکتور بی‌هوازی در صنعت تصفیه فاضلاب شناخته می‌شود. این سیستم که از دهه 1950 مورد استفاده قرار گرفته، امروزه در بیش از 5,000 واحد صنعتی در سراسر جهان، به ویژه برای تصفیه فاضلاب‌های با جامدات بالا و لجن‌های ضخیم کاربرد دارد. CSTR پایه بسیاری از فناوری‌های پیشرفته‌تر بی‌هوازی محسوب می‌شود.

اصول عملکرد و ساختار راکتور CSTR

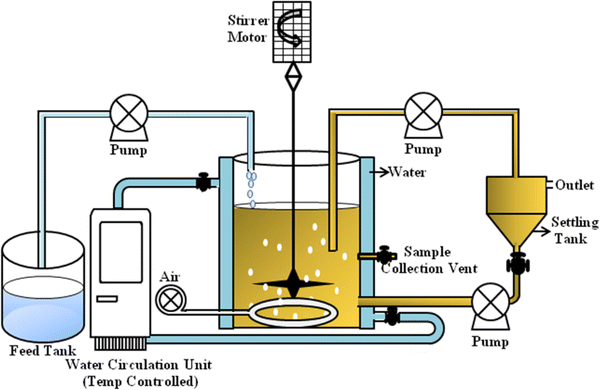

ساختار پایه راکتور CSTR

1. مخزن اصلی:

   • حجم: 50-5,000 مترمکعب

   • نسبت ارتفاع به قطر: 1:1 تا 1.5:1

   • جنس: فولاد ضدزنگ، بتن یا فایبرگلاس

2. سیستم همزن:

   • همزن مکانیکی با سرعت 20-60 rpm

   • یا سیستم گاز-لیفت (Gas-lift)

   • هدف: اختلاط کامل محتویات

3. سیستم گرمایش:

   • کویل‌های حرارتی

   • یا جاکت گرمایی

   • دمای بهینه: 35-37°C (مزوفیلیک)

4. سیستم جمع‌آوری گاز:

   • تولید 0.25-0.35 m³/kg CODremoved

   • ترکیب: 50-65% متان

مکانیسم‌های کلیدی تصفیه

• اختلاط کامل فاضلاب و زیست‌توده

• تجزیه یکنواخت مواد آلی در سرتاسر راکتور

• تولید بیوگاز به عنوان محصول جانبی

• حفظ غلظت یکنواخت میکروارگانیسم‌ها

مزایای کلیدی راکتور CSTR

✔ سادگی طراحی و ساخت
✔ قابلیت پردازش فاضلاب‌های با جامدات بالا (تا 10% TS)
✔ مقاومت خوب در برابر مواد سمی (به دلیل رقیق‌سازی سریع)
✔ کنترل آسان پارامترهای عملیاتی
✔ هزینه سرمایه‌گذاری نسبتاً پایین
✔ انعطاف‌پذیری در تغییرات بار آلی

طراحی و پارامترهای فنی CSTR

پارامترهای کلیدی طراحی

1. بارگذاری آلی حجمی (OLR):

   • معمولاً 1-5 kg COD/m³.day

   • حداکثر تا 10 kg COD/m³.day برای برخی فاضلاب‌ها

2. زمان ماند هیدرولیکی (HRT):

   • فاضلاب صنعتی: 5-20 روز

   • فاضلاب شهری: 10-30 روز

3. زمان ماند سلولی (SRT):

   • معمولاً 20-100 روز

   • وابسته به دمای عملیاتی

4. غلظت جامدات معلق (TSS):

   • محدوده بهینه: 15,000-40,000 mg/L

   • حداکثر مجاز: 100,000 mg/L

محاسبات اساسی

حجم راکتور مورد نیاز:

V = (Q × HRT)/24

که در آن:

• V: حجم راکتور (m³)

• Q: دبی فاضلاب (m³/h)

• HRT: زمان ماند هیدرولیکی (h)

بارگذاری آلی:

OLR = (Q × COD)/V

که در آن:

• OLR: بار آلی حجمی (kg COD/m³.day)

• COD: غلظت COD ورودی (kg/m³)

مقایسه راکتور CSTR با سایر سیستم‌های بی‌هوازی

کاربردهای صنعتی و شهری

1. صنایع غذایی و کشاورزی:

   • کارخانه‌های تولید روغن نباتی

   • صنایع فرآوری گوشت و ماهی

   • کشتارگاه‌های صنعتی

2. صنایع شیمیایی:

   • تولید بیوپلیمرها

   • صنایع داروسازی

   • کارخانه‌های تولید نشاسته

3. مدیریت پسماند:

   • هضم لجن تصفیه خانه‌ها

   • تصفیه شیرابه زباله‌گاه‌ها

4. صنایع کاغذ و خمیرکاغذ:

   • پساب کارخانه‌های بازیافت کاغذ

   • صنایع تولید مقوا

چالش‌ها و راهکارهای عملیاتی

1. شناور شدن لجن

راهکارها:

• کنترل سرعت همزن

• استفاده از جداکننده‌های گاز-جامد

• مدیریت تولید گاز

2. رسوب مواد جامد

راهکارها:

• طراحی مناسب سیستم همزن

• تمیزکاری دوره‌ای

• انتخاب زاویه مناسب کف مخزن

3. تغییرات دمایی

راهکارها:

• عایق‌بندی راکتور

• سیستم گرمایش کارآمد

• کنترل پیوسته دما

نوآوری‌های اخیر در فناوری CSTR

1. سیستم‌های همزن پیشرفته:

   • مصرف انرژی کمتر

   • کارایی بالاتر

2. راکتورهای دو مرحله‌ای:

   • جداسازی مراحل اسیدوژنز و متانوژنز

   • افزایش راندمان

3. سیستم‌های کنترل هوشمند:

   • پایش آنلاین پارامترها

   • تنظیم خودکار شرایط

4. مواد ساختاری نانویی:

   • مقاومت در برابر خوردگی

   • طول عمر بیشتر

مطالعه موردی: کاربرد موفق در صنعت ایران

در یک کارخانه تولید روغن نباتی در گلستان با مشخصات زیر:

• دبی فاضلاب: 30 m³/day

• COD ورودی: 45,000 mg/L

• دمای عملیاتی: 37°C

نتایج پس از نصب راکتور CSTR:

📈 حذف 75% COD
🔥 تولید 450 m³/day بیوگاز
💰 بازگشت سرمایه در 2 سال
🌿 کاهش 60% حجم لجن نهایی

راهنمای انتخاب و طراحی

گام‌های اساسی طراحی

1. آنالیز فاضلاب (COD، TS، VS، دما، جریان)

2. تعیین اهداف تصفیه و کیفیت پساب

3. محاسبه حجم راکتور بر اساس HRT

4. طراحی سیستم همزن و گرمایش

5. بررسی نیاز به پیش‌تصفیه یا پس‌تصفیه

6. محاسبه تولید بیوگاز و امکان‌سنجی استفاده

نکات کلیدی در انتخاب

• برای فاضلاب‌های با جامدات بسیار بالا (>8% TS) گزینه اول است

• در پروژه‌های با محدودیت فضا، از راکتورهای عمودی استفاده شود

• سیستم گرمایش باید بر اساس شرایط آب و هوایی طراحی گردد

آینده فناوری CSTR

1. ادغام با انرژی‌های تجدیدپذیر:

   • استفاده از بیوگاز برای تولید برق

   • سیستم‌های هیبریدی خورشیدی

2. بهینه‌سازی مصرف انرژی:

   • بازیابی حرارت از پساب

   • همزن‌های کم مصرف

3. کاربردهای جدید:

   • تولید مواد شیمیایی با ارزش از فاضلاب

   • سیستم‌های تصفیه ترکیبی

4. سیستم‌های کاملاً خودکار:

   • کنترل از راه دور

   • پایش هوشمند پارامترها

نتیجه‌گیری: جایگاه راکتور CSTR در صنعت تصفیه

راکتور CSTR با سادگی طراحی و انعطاف‌پذیری عملیاتی، به عنوان پایه‌ای‌ترین سیستم هضم بی‌هوازی در صنعت تصفیه فاضلاب شناخته می‌شود. این فناوری با قابلیت پردازش فاضلاب‌های با جامدات بسیار بالا، گزینه‌ای ایده‌آل برای صنایع غذایی و کشاورزی محسوب می‌شود.

با وجود ظهور فناوری‌های پیشرفته‌تر، CSTR به دلیل مزایای منحصر به فرد خود در پردازش فاضلاب‌های غلیظ، همچنان جایگاه مهمی در صنعت تصفیه فاضلاب دارد. توسعه‌های آینده در زمینه بهینه‌سازی انرژی و سیستم‌های کنترل، موقعیت این فناوری را به عنوان یکی از گزینه‌های اصلی تصفیه فاضلاب‌های پیچیده تثبیت خواهد کرد.
